Sägeketten entnieten und vernieten – Geräte und Anleitung

Die Geräte erfüllen unterschiedliche Aufgaben. Das Entnietgerät drückt Nietbolzen aus einer bestehenden Verbindung. Das Vernietgerät, auch Kettennietgerät oder Spinner genannt, formt die Nietköpfe beim Verbinden.

Dein Vorhaben - Passendes Gerät

Eine Sägekette öffnen oder Rollenware ablängen

Entnietgerät für Sägeketten

Vorbereitete Kettenenden mit passenden neuen Verbindungsgliedern schließen

Vernietgerät für Sägeketten

Ketten öffnen und anschließend wieder verbinden

Entnietgerät und Vernietgerät im Set

Die Schienenlänge allein genügt nicht. Auch 3/8P und 3/8″ beziehungsweise 1/4P und 1/4 sind unterschiedliche Kettenausführungen. Unsere Seite über YUKON Sägeketten hilft dir, diese Angaben einzuordnen.

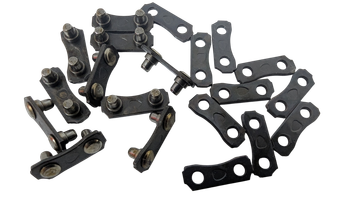

Für Verbindungsglieder zählt zusätzlich die genaue Kettenserie: Gleiche Teilung und Treibgliedstärke allein garantieren keine passende Nietverbindung. Verwende ausschließlich die für diesen Typ vorgesehenen neuen Verbindungsteile. Ausgepresste Nietverbindungen werden nicht wiederverwendet.

Vor Arbeitsbeginn: Die Kette von der stillgesetzten und gegen Anlaufen gesicherten Säge abnehmen. Geräte gemäß ihrer Anleitung fest auf einer stabilen Werkbank montieren. Schutzbrille und geeigneten Handschutz tragen. Die folgende Übersicht ersetzt weder die Geräteanleitung noch die Vorgaben des Kettenherstellers. Fehlerhafte Verbindungen können zum Kettenbruch führen; diese Arbeiten gehören in fachkundige Hände.

Unser Entnietgerät deckt den oben aufgeführten, von uns getesteten Einsatzbereich ab. Wähle den Ausdrückdorn und die Kettenaufnahme passend zur jeweiligen Kette.

Gerät vorbereiten

Befestige das Entnietgerät auf einer ebenen, sauberen Werkbank. Kontrolliere, ob alle Bauteile fest sitzen und unbeschädigt sind. Ist der Bedienhebel noch nicht montiert, löse die zugehörige Befestigungsschraube, setze den Hebel ein und ziehe die Schraube wieder fest. Trage beim Arbeiten Schutzbrille und geeignete Schutzhandschuhe.

Kette öffnen – Schritt für Schritt

Trennstelle bestimmen:

Lege die benötigte Treibgliedanzahl und die richtige Gliederfolge fest, bevor du die Kette öffnest.

Kette einlegen:

Positioniere die Trennstelle in der Kettenaufnahme. Bei Arbeiten unmittelbar an einem Schneidezahn dessen Lage entsprechend Abbildung 5 der Originalanleitung beachten.

Aufnahme leicht festspannen:

Ziehe die Aufnahme mit dem seitlichen Drehknopf vorsichtig an. Die Anleitung verlangt ein leichtes Festspannen; übermäßiges Anziehen vermeiden.

Nietkopf zentrieren:

Richte den auszudrückenden Nietkopf genau unter dem Ausdrückdorn aus.

Hebel langsam absenken:

Drücke den Niet durch gleichmäßiges, schrittweises Absenken des Hebels heraus. Keine übermäßige Kraft anwenden. Bei ungewöhnlichem Widerstand stoppen und die Lage der Kette sowie die Zentrierung kontrollieren.

Weitere Nieten bearbeiten:

Falls zum Öffnen nötig, die Aufnahme lösen, die Kette neu positionieren und den nächsten Niet entsprechend ausdrücken. Ausgepresste Verbindungsteile nicht zum erneuten Schließen verwenden.

Ausdrückdorn prüfen und wechseln

Ein verschlissener oder beschädigter Dorn muss ersetzt werden. Löse dazu die Halteschraube des Dorns, entnimm ihn, setze den passenden neuen Dorn ein und befestige ihn wieder mit der Schraube. Nicht mit der Befestigungsschraube des Bedienhebels verwechseln. Kontrolliere vor der weiteren Arbeit den festen Sitz.

Zum Entnietgerät für Sägeketten

Auch unser Vernietgerät deckt den oben aufgeführten, von uns getesteten Einsatzbereich ab. Verwende den zur konkreten Kette passenden Nieteinsatz und Gegenhalter.

Gerät befestigen und Verbindung vorbereiten

Befestige das Vernietgerät an der Vorderseite oder am Ende deiner Werkbank mit zwei Schrauben. Kontrolliere den festen Sitz und den Zustand aller Bauteile. Verwende passende neue Verbindungsteile und prüfe die Gliederfolge sowie die Einbaurichtung anhand der Vorgaben des Kettenherstellers. Die Explosionsdarstellung in der Originalanleitung zeigt eine typische Gliederanordnung; für Sonderketten ist sie keine allgemeine Montagefreigabe.

Nietköpfe formen – Schritt für Schritt

Kette auflegen:

Lege die vorbereitete Kette über die beiden Kunststoffauflagen.

Arbeitshöhe einstellen:

Drehe die Auflagen so, dass der zu bearbeitende Niet auf Höhe der Werkzeugachse liegt.

Nietkopf ausrichten:

Positioniere das Verbindungs- oder Schneidglied entsprechend Abbildung 3 beziehungsweise 4 der Originalanleitung. Der Nietkopf muss mittig in der Aufnahme des Gegenhalters liegen.

Gegenhalter zustellen:

Drehe den Zustellgriff ein, bis der Niet am formenden Nieteinsatz anliegt.

Niet zentrieren:

Drehe die Nietkurbel zunächst einige Male, um den Niet am Nieteinsatz zu zentrieren.

Niet ölen:

Gib einige Tropfen Öl auf den Niet. Kontrolliere nochmals, dass das Ende des Gegenhalters korrekt am gegenüberliegenden Nietkopf anliegt.

Nietkopf ausformen:

Drehe die Nietkurbel schrittweise und ohne übermäßige Kraft, bis der Nietkopf vollständig ausgeformt ist. Die Anleitung nennt keine feste Umdrehungszahl und keine pauschale laufende Nachstellung des Zustellgriffs.

Weitere Nieten und Abschlussprüfung:

Entlaste die Verbindung und bearbeite die weiteren erforderlichen Nieten entsprechend. Prüfe anschließend die Nietköpfe, den festen Verbund und die freie Gelenkbeweglichkeit nach den Vorgaben des Kettenherstellers.

Eine klemmende, beschädigte oder lose Verbindung darf nicht in Betrieb genommen werden. Bei Unsicherheit ist eine fachkundige Prüfung erforderlich. Die Sicht- und Beweglichkeitskontrolle ersetzt keine vom Kettenhersteller vorgeschriebenen Prüfungen.

Zum Vernietgerät für Sägeketten

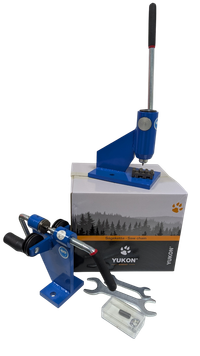

Wenn du beide Arbeitsschritte an deinem Arbeitsplatz abdecken möchtest, kannst du die Geräte gemeinsam auswählen. Das ist besonders für Anwender interessant, die regelmäßig einzelne Sägeketten aus Rollenware herstellen möchten oder sehr viele einzelne Ketten bearbreiten wollen. Die Geräte eigenen sich auch bestens für Händler / Wiederverkäufer von Sägeketten sowie andere Gewerbetreibende.

Du hast bereits eines der Geräte? Über die Einzelangebote kannst du deinen Arbeitsplatz gezielt ergänzen.

Entnietgerät und Vernietgerät als Set ansehen
